結構解析：法蘭蝶閥的設計特點與工作原理

法蘭蝶閥作為一種廣泛應用的流體控制設備，其的設計特點和快速的工作原理，在眾多工業領域中展現出良好的性能和靈活性。本文將深入剖析法蘭蝶閥的結構組成、設計亮點及其如何實現流體的有效調節與控制。

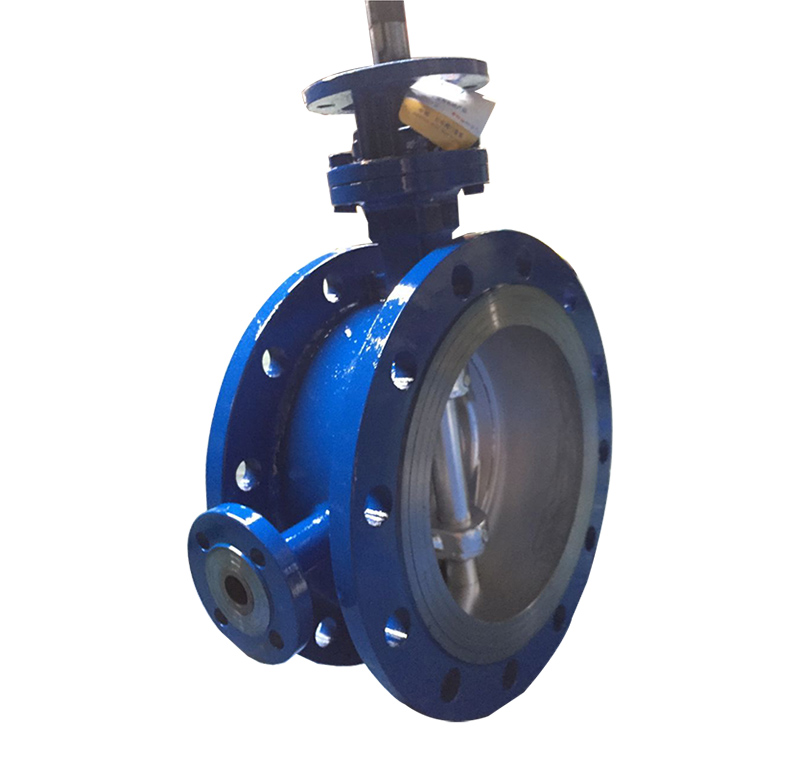

法蘭蝶閥結構組成

法蘭蝶閥主要由閥體、法蘭、蝶板、閥桿和密封圈等部件構成。其中，閥體與管道通過法蘭連接，確保了安裝的便捷性和密封性；蝶板位于閥體內，通過閥桿驅動旋轉，實現閥門的啟閉；密封圈鑲嵌于閥體與蝶板邊緣，確保關閉時的密封效果。

法蘭蝶閥設計特點

1. 法蘭連接：采用法蘭連接方式，不但了連接的穩固性，還方便了現場的安裝與維護，尤其適用于大直徑管道系統。

2. 緊湊輕巧：蝶閥相比其他類型的閥門，具有結構緊湊、體積小、重量輕的特點，節省空間，便于安裝于受限空間內。

3. 雙向流通：蝶板的對稱設計允許流體雙向流動，無方向性限制，增加了使用的靈活性。

4. 低摩擦損耗：蝶板的旋轉動作所需扭矩小，減少了操作力矩，降低了能源消耗，適合頻繁操作場合。

法蘭蝶閥工作原理

當蝶閥開啟時，通過閥桿驅動蝶板繞其軸線旋轉90度，蝶板完全脫離閥座，流體在閥體內幾乎無障礙流動；關閉時，蝶板旋轉至與閥座完全貼合，依靠密封圈的壓緊作用，阻止流體通過，實現密封。由于蝶板的旋轉運動，法蘭蝶閥能夠快速開啟或關閉，適應需要快速響應的控制系統。

結語

法蘭蝶閥憑借其法蘭連接的穩固性、結構的緊湊性、操作的簡便性以及雙向流通的能力，成為了石油、化工、水處理等領域中不可或缺的控制元件。通過深入了解其結構設計與工作原理，用戶能較好地選擇和應用法蘭蝶閥，以滿足特定工況下的流體控制需求，實現系統效率的大化。
