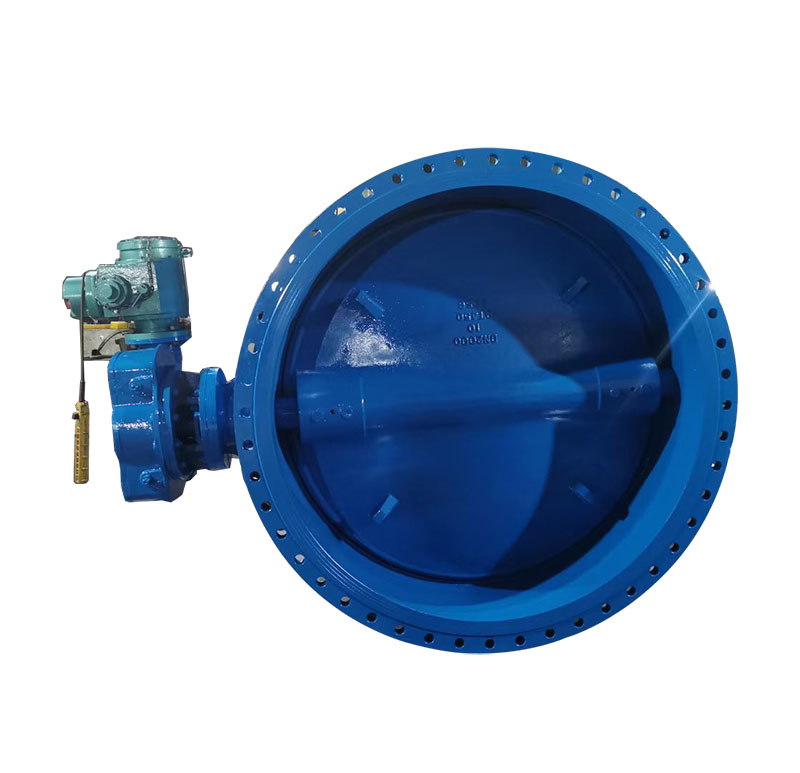

D342F雙偏心蝶閥

立即咨詢

【產品用途】

D42F、D342F、D642F、D942F型PN10~PN100的雙偏心法蘭蝶閥也叫作高性能法蘭蝶閥，主要適用于水廠、電廠、鋼廠冶煉、化工、水源泉工程、環境設施建設等系統排水用,尤其適用于水道管路上,作為調節和截流設備使用。

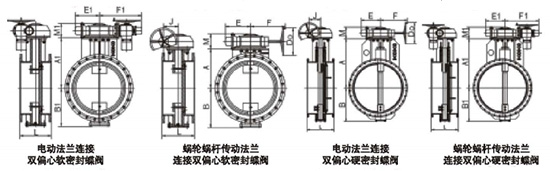

【結構示意圖】

【閥門型號】

雙偏心法蘭蝶閥常見的型號有：d342f-10、d342f-16、d342f-25、d342f-40、d342f-64、d342f-100、d642f-10、d642f-16、d642f-25、d642f-40、d642f-64、d642f-100、d942f-10、d942f-16、d942f-25、d942f-40、d942f-64、d942f-100等。

【產品特點】

1、 設計合理，結構緊湊，裝拆容易，便于維修。

2、 采用偏心結構，減少密封圈的摩擦，延長閥門使用壽命。

3、 完全密封，泄漏為零。可以用于超高真空工況。

4、 更換閥板密封圈、蝶板,轉軸等材質,可適用多種介質和不同溫度。

【執行標準】

設計規范： GB/T 12238 API609

結構長度： GB/T 12221 API609 ASME B16.10

法蘭連接： GB/T 9113 API609 ASME B16.5 ISO5752

試驗與檢驗：GB/T 13927 API598

【性能參數】

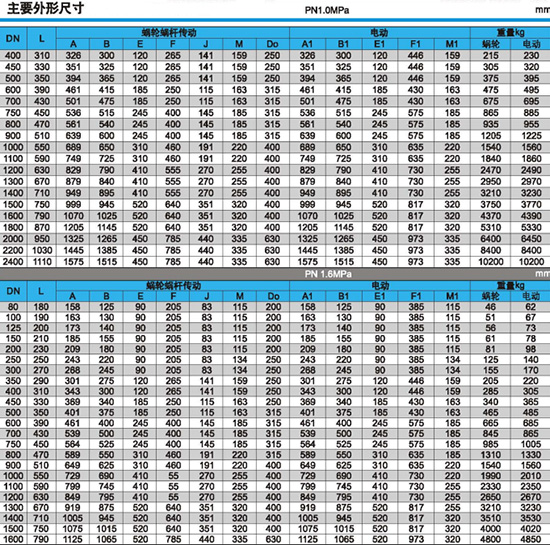

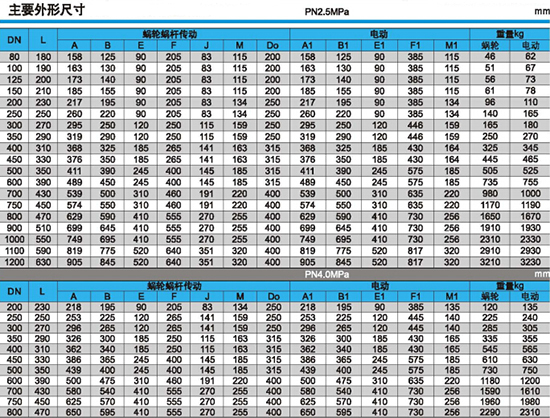

【外形尺寸】
